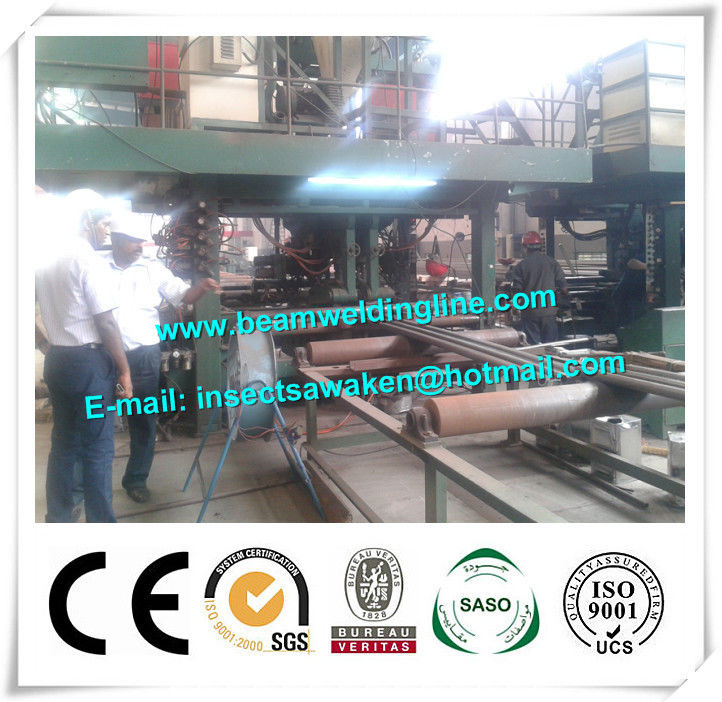

μηχανή συγκόλλησης σωλήνων 1600mm τροχιακή, μηχανή ηλεκτροσυγκόλλησης δια της μεθόδου του καταβυθιζομένου βολταη!κού τόξου

μηχανή συγκόλλησης επιτροπής μεμβρανών 1600mm, μηχανή ηλεκτροσυγκόλλησης δια της μεθόδου του καταβυθιζομένου βολταη!κού τόξου

1. Δομή εξοπλισμού

● Αυτός ο εξοπλισμός αποτελείται από τη μηχανή ΠΡΙΟΝΙΩΝ (δύο σύνολα φανού συγκόλλησης, της κίνησης φανών κάθετα και πλευρικά, σίτισης ένωσης καλωδίων, βαθμολόγησης καλωδίων, συσκευής ανακύκλωσης συλλιπάσματος, κ.λπ.), τέσσερα σύνολα πηγής ισχύος συγκόλλησης, ηλεκτρικό σύστημα ελέγχου (κιβώτιο ελέγχου, λειτουργούντα κιβώτια, κ.λπ.), κύλινδρος μεταφοράς, συμπιεσμένος αέρας και ούτω καθεξής.
● Σίτιση καλωδίων, φανός, ηλεκτρικοί διακόπτες και άλλα συστατικά, εισαγόμενα συστατικά που συστήνονται.
● Στο στάδιο να ενώσει στενά μαζί, τα τέσσερα σύνολα ανεξάρτητου κουμπιού λειτουργίας, διευθετήσιμου εξογκώματος (συμπεριλαμβανομένου του κανονισμού του κυλίνδρου συγκόλλησης, προσδιορισμού θέσης κινητού, κ.λπ.) και ρυθμισμένου του ψηφιακού. το πιάτο επίδειξης και πινάκων πρέπει να είναι σε ένα κιβώτιο. Η διαδικασία συγκόλλησης μπορεί να είναι χειρωνακτική ή προγραμματισμένη.

2. Συνοπτική εισαγωγή

    Χρησιμοποιώντας τέσσερα ηλεκτροσυγκόλλησης δια της μεθόδου του καταβυθιζομένου βολταη!κού τόξου σύνολα διαδικασίας πηγών για να ενώσει στενά τους σωλήνες και τον επίπεδο φραγμό σε μια ενιαία ή ακόμα και ομάδα σωλήνων, και για να ταιριάξει με 1600*4 η υπάρχουσα μηχανή προκειμένου να αυξηθεί η δυνατότητα συγκόλλησης μεμβρανών στο κατάστημα.

● Διοχετεύστε με σωλήνες την εξωτερική διάμετρο: φ22-φ89mm
● Διοχετεύστε με σωλήνες το πάχος τοίχων: 316mm
● Επίπεδο πλάτος φραγμών: 12150mm
● Επίπεδο πάχος φραγμών: 316mm
● Μήκος της επιτροπής σωλήνων: σύμφωνα με το μέγεθος εργαστηρίων
● Μέγιστο πλάτος της επιτροπής σωλήνων: 1600mm
● Υλικό του σωλήνα και του επίπεδου φραγμού: χάλυβας άνθρακα ή χάλυβας κραμάτων

3. Τεχνική παράμετρος

● Ύψος του κυλίνδρου: 865mm
● Διάμετρος καλωδίων συγκόλλησης: φ1.6-φ2mm,
● Ταχύτητα σίτισης καλωδίων συγκόλλησης: 120m/min
● Στροφίο καλωδίων συγκόλλησης: 4pcs, 150kg/pc
● Ταχύτητα σίτισης: 0.52.0m/min διευθετήσιμα
● Συμπιεσμένος αέρας: 5-6bar
● Φανός: ομάδα 2 (4 σύνολα), 2 φανοί συγκόλλησης που αφήνονται και 2 φανοί συγκόλλησης στη δεξιά πλευρά, κάθε ομάδα μπορούν να κινηθούν από το κέντρο προς το αριστερό δικαίωμα μέχρι 800mm, η απόσταση 2 φανών σε κάθε ομάδα είναι 30mm, η γωνία των φανών και του σωλήνα είναι 90°
● Το κτύπημα του φανού στην κατακόρυφο είναι 100mm, το πρόσθετο κτύπημα ακριβούς καθορισμού με το χέρι είναι 40mm. Είναι κατάλληλο για το διαφορετικό μέγεθος ένωσης των επιτροπών σωλήνων
● ΕΊΔΕ τη πηγή ισχύος συγκόλλησης:
    - πρότυπο: Ρεύμα-600 (ΗΠΑ Λίνκολν)
    - εισαγωγή δύναμης: 220V το /380V/ 440V/30HZ/50HZ/60HZ
    - παραγωγή: 600A/44V/100%, 680A/44V/60%
    - εισαγμένο νόμισμα όταν εκτιμημένη παραγωγή: 116A/67A/58A
    - σειρά παραγωγής: 70-850A, 13-44V (σταθερή τάση), 90-850A, 24-42V (σταθερό ρεύμα)
    - διάσταση: 781*565*965mm
    - καθαρό βάρος: 237Kg
    - επικεφαλής πρότυπο τροφοδοτών καλωδίων: NA-3SF (ΗΠΑ Λίνκολν)
    - ταχύτητα σίτισης καλωδίων: 020000mm/min
    - διάμετρος καλωδίων συγκόλλησης: φ2mm, φ1.6mm (προαιρετικό)
● Σύστημα αποκατάστασης ροής:
    - πρότυπο: Zh-5
    - μηχανή: 5.5KW
    - προθερμαίνοντας: 2KW
    - μεγάλη χωρητικότητα ροής: 260 λίτρα
    - θερμοκρασία θέρμανσης: 0℃-200℃
● Σύστημα ελέγχου:
    - συμπεριλαμβανομένης της οθόνης αφής, PLC, ενότητα ανταλλαγής AD/DA, σερβο σύστημα εναλλασσόμενου ρεύματος
    - απομόνωση του μετασχηματιστή: 380V/220V

4. Άλλες απαιτήσεις

● Ταΐζοντας δομή: η ταχύτητα σίτισης είναι σύγχρονη με την ταχύτητα συγκόλλησης, η οποία είναι 0.52.0m/min διευθετήσιμα. Τον άξονα μπορεί να εναρμονιστούν ποικίλο κύλινδρο στον ανωτέρω σωλήνα προδιαγραφών με την πνευματική συσκευή στερέωσης.
● Δύο σύνολα δευτερευόντων μηχανισμών στερέωσης: από το κέντρο στην πλευρική μετακίνηση είναι περίπου 0800mm, η ίδια μετακίνηση όπως αριστερά/οι σωστές οπίσθιες ρόδες καθισμάτων κυλίνδρων .the με τις πνευματικές συσκευές, η καρφίτσα που προσαρμόζεται στο over-voltage κύλινδρο του ανωτέρω σωλήνα προδιαγραφών, το οπίσθιο τμήμα του δευτερεύοντος κυλίνδρου στερέωσης μπορούν να βαθμολογήσουν τη δευτερεύουσα κάμψη, η μετακίνηση του δευτερεύοντος κυλίνδρου στερέωσης με τον κύλινδρο, ο ακριβής καθορισμός του οποίου με με το χέρι.
● Το κομμάτι προς κατεργασία μπορεί να είναι στη γωνία.
● Συσκευή ανακύκλωσης ροής: κάθε φανός ομάδας πρέπει να εξοπλιστεί με τη συσκευή ανακύκλωσης ροής, η χοάνη σκονών ροής με τη ροή ξήρανσης, η οποία λαμβάνεται στα μέρη που ενώνονται στενά, εισπνοή στο σωλήνα ροής συγκόλλησης μετά από να ενώσει στενά όπως ανακυκλώνοντας. η αναρρόφηση της μηχανής αναρρόφησης σκονών πρέπει να είναι ικανοποιητική, ο σωλήνας ροής πρέπει να έχει την ικανοποιητική ικανότητα να εξασφαλίσει την κανονική συγκόλληση. όποιος πρέπει να συνοδευθεί μια συσκευή θέρμανσης και ομοιόμορφη θέρμανση, ο έλεγχος θερμοκρασίας αυτόματα, που θερμαίνει τη θερμοκρασία είναι μεταξύ 0-200 ℃.
Καλώδιο-βοηθημένα ● όργανα: η βοηθητική ταχύτητα τροφών καλωδίων είναι μεγαλύτεροι 3 χρόνοι από την ταχύτητα σίτισης.
● Ταχύτητα συγκόλλησης: η ταχύτητα συγκόλλησης και η συγκόλληση στη συγκόλληση μπορούν να είναι ρυθμισμένη δυνατότητα σειρά 02.0m/min, κάθε μηχανή συγκόλλησης με το ταχύμετρο ή μια ψηφιακή επίδειξη.

5. Πρότυπο εξοπλισμού

6. Πεδίο του ανεφοδιασμού

7. Ανταλλακτικά και εργαλεία

Μεταφορείς εισαγωγής και παραγωγής για τη μηχανή συγκόλλησης επιτροπής τοίχων μεμβρανών     Θα μπορούσατε να το αγοράσετε άμεσα ή να το παραγάγετε σύμφωνα με τα σχέδιά μας.     Παρακαλώ ψάξτε Luk Mankai σε Youtube εάν θέλετε να δείτε τη διαδικασία συγκόλλησης.

Περιοχή εισαγωγής σωλήνων και επιτροπής     ● Διοχετεύστε με σωλήνες την εξωτερική διάμετρο: φ22-φ89mm ● Διοχετεύστε με σωλήνες το πάχος τοίχων: 316mm  ● Επίπεδο πλάτος φραγμών: 12150mm ● Επίπεδο πάχος φραγμών: 316mm  ● Φανός συγκόλλησης: 4 μονάδες (ΠΡΙΟΝΙ) ● Μέγιστο πλάτος της επιτροπής σωλήνων: 1600mm
