Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: FSM
Πιστοποίηση: CE, ISO
Αριθμό μοντέλου: Fsm-XBH
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1
Συσκευασία λεπτομέρειες: Ξύλινα παλέτας
Χρόνος παράδοσης: 25 εργάσιμων ημερών
Όνομα μηχανών: |
CNC Machine διάτρησης |
Τρύπημα: |
Μ3-M16 |
Άξονας: |
BT40 |
Χ ο άξονας ανατροφοδοτεί: |
500mm |
Ο άξονας Υ ανατροφοδοτεί: |
6000mm |
Ο άξονας Ζ ανατροφοδοτεί: |
320 mm |
Όνομα μηχανών: |
CNC Machine διάτρησης |
Τρύπημα: |
Μ3-M16 |
Άξονας: |
BT40 |
Χ ο άξονας ανατροφοδοτεί: |
500mm |
Ο άξονας Υ ανατροφοδοτεί: |
6000mm |
Ο άξονας Ζ ανατροφοδοτεί: |
320 mm |
Διαμήκης CNC μηχανή διατρήσεων

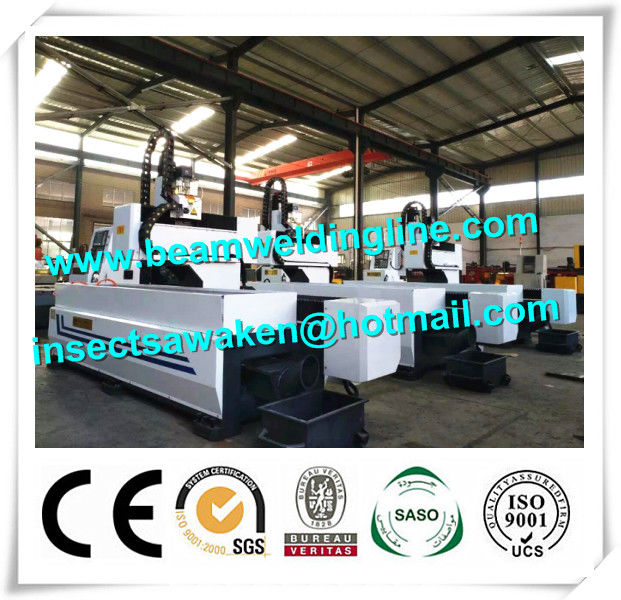

μηχανή διατρήσεων 6m CNC για το φύλλο μετάλλων
1. Προδιαγραφή
| Πρότυπο | Xhw-500/6000 | |
| Μέγεθος εργασίας | L*W | 6000*500mm |
| Μέγιστο πάχος | 200mm | |
|
Κάθετο τρυπώντας με τρυπάνι κεφάλι |
Ποσότητα | 1 |
| Κωνικότητα αξόνων | BT40 | |
|
Τρυπώντας με τρυπάνι διάμετρος |
Φ1-φ30mm |
|
| Τρύπημα της διαμέτρου | Μ3-M16 | |
| Ταχύτητα αξόνων | 30-3000rpm | |
| Μηχανή αξόνων | 3.7KW | |
| Μύτη αξόνων στην επιτραπέζια απόσταση | 150470mm | |
|
Διαμήκης μετακίνηση ατσάλινων σκελετών (Χ-άξονας) |
Μέγιστο κτύπημα | 300mm |
| Κίνηση της ταχύτητας | 0-9m/min | |
| Σερβο μηχανή | 2.4KW | |
|
Τρόπος κίνησης |
Καθοδηγημένος από το γραμμικό κυλώντας οδηγό οδηγημένος από τα ζευγάρια βιδών σερβο μηχανών και σφαιρών εναλλασσόμενου ρεύματος | |
|
Επικεφαλής πλευρική μετακίνηση δύναμης (Άξονας Υ) |
Μέγιστο κτύπημα | 2000mm |
| Κινούμενη ταχύτητα | 0-9m/min | |
| Σερβο μηχανή | 2.4KW | |
|
Τρόπος κίνησης |
Καθοδηγημένος από το γραμμικό κυλώντας οδηγό οδηγημένος από τα ζευγάρια βιδών σερβο μηχανών και σφαιρών εναλλασσόμενου ρεύματος | |
| Κάθετη μετακίνηση τροφών κριού (ζ-άξονας) | Μέγιστο κτύπημα | 320mm |
| Κινούμενη ταχύτητα | 0-8m/min | |
| Σερβο μηχανή | 2.4KW (μηχανή φρένων) | |
2. Κύρια διαμόρφωση
| Γραμμικός οδηγός | HIWIN | Ταϊβάν |
| Βίδα σφαιρών | HIWIN | Ταϊβάν |
| CNC σύστημα | KND | Πεκίνο, Κίνα |
| Συσκευή σερβο μηχανών και κίνησης | KND | Πεκίνο, Κίνα |
| Σερβο κύρια μηχανή άξονα | CTB | Πεκίνο, Κίνα |
| BT40 μηχανικός κύριος άξονας | Jingyao | Πεκίνο, Κίνα |
| Πνευματικός κύλινδρος | Airtac | Ταϊβάν |
| Μηχανή αφαίρεσης τσιπ | Hengte | Πεκίνο, Κίνα |
| Κύριο στοιχείο | Omron | Ιαπωνία |
