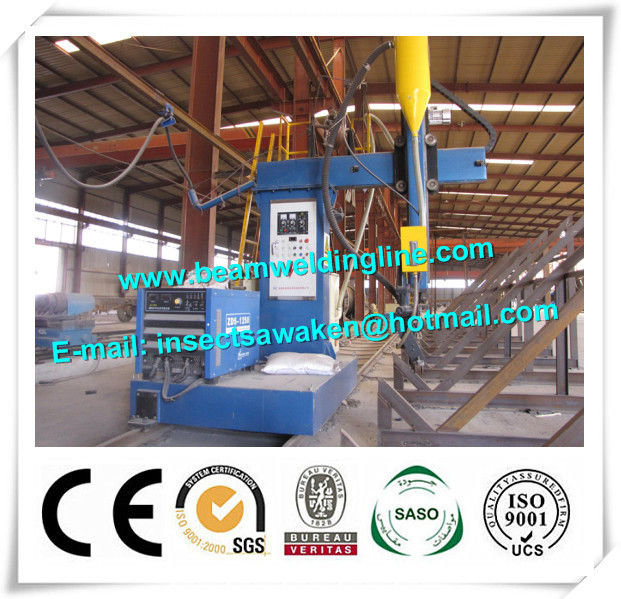

Cantilever Χ μηχανή συγκόλλησης ακτίνων αυτόματο πάχος 6 - 60mm

Cantilever Χ μηχανή συγκόλλησης ακτίνων αυτόματο πάχος 6 - 60mm

1. Συνοπτική εισαγωγή

    Ολόκληρη η μηχανή υιοθετεί τη δομή cantilever του οδηγώντας τρόπου καροτσακιών, της κύριας μηχανής που συνδυάζονται με τη διακινούμενη δομή, cantilever του σώματος πλαισίων, της ανυψωτικής δομής πόλων ηλεκτρικός-κινήσεων και της κινούμενης δομής επιπέδων, καθοδηγώντας δομή τόξων, αυτόματο σύστημα ανακύκλωσης ροής, αυτόματο σύστημα ηλεκτροσυγκόλλησης δια της μεθόδου του καταβυθιζομένου βολταη!κού τόξου, ηλεκτρικό σύστημα ελέγχου και ούτω καθεξής. Αυτή η μηχανή οδηγείται από το σύστημα μηχανών μετατροπής συχνότητας, το οποίο σέρνει ολόκληρο το καροτσάκι για να κάνει την κίνηση επιπέδων. Το σύστημα ανακύκλωσης ροής ανακυκλώνει τη ροή και την χρησιμοποιεί πάλι.

2. Τεχνικές παράμετροι

● Ύψος του Ιστού: 2002000mm
● Πάχος του Ιστού: 660mm
● Πλάτος της φλάντζας: 200800mm
● Πάχος της φλάντζας: 680mm
● Έκταση ραγών: 1600mm
● Κύρια δύναμη μηχανών: 6KW (να μην περιλάβει τη μηχανή συγκόλλησης)
● Ταχύτητα συγκόλλησης: 3501500mm/min
● Η μέγιστη κενή διακινούμενη ταχύτητα: 3500mm/min

3. Σειρά ανεφοδιασμού

● Συνέλευση μηχανών: κάθισμα βάσης, διακινούμενη δομή, εγκάρσια δομή ολίσθησης, ρόδα τροφοδοτών καλωδίων και ούτω καθεξής.
● Συνέλευση συγκόλλησης: επάνω-κατεβάστε τον πόλο οδηγών, ράφι μηχανών τροφοδοτών καλωδίων.
● Σχηματίστε τόξο τη συνέλευση οδηγών: φανός συγκόλλησης, εγκάρσια κινούμενα δομή και εξαρτήματα.
● Σύστημα ανακύκλωσης ροής: ηλεκτρικό κιβώτιο ελέγχου, οδηγώντας σύστημα μετατροπής συχνότητας εναλλασσόμενου ρεύματος.
● Συνέλευση μετάδοσης δύναμης: αλυσίδα και εξαρτήματα δεξαμενών.
● Μηχανή συγκόλλησης: MZ-1000 οξυγονοκολλητής καταβυθιζόμενων βολταϊκών τόξων (1 σύνολο).
