Περιγραφή προϊόντων



Ακτίνα Χ που ισιώνει τη μηχανή, ενσωματωμένη γραμμή μηχανή συγκόλλησης ακτίνων Χ





1. Εισαγωγή μηχανών


        Η μηχανή επεξεργασίας ακτίνων σειράς Χ PHJ είναι ένας ιδιαίτερα αποδοτικός εξοπλισμός για την ακτίνα δομών Χ συγκόλλησης, η οποία μπορεί να τελειώσει την εργασία της ακριβούς συνέλευσης μορφής «Ι», ΠΡΙΌΝΙ, αποκατάσταση φλαντζών της ελαφριάς ακτίνας καθήκοντος Χ με το toe συγκόλλησης κάτω από 8mm. Αυτός ο εξοπλισμός έχει την αξία της συμπαγούς εμφάνισης ενσωματώνοντας τη λειτουργία της συνέλευσης, της συγκόλλησης και της αποκατάστασης, ώστε αφήνοντας έξω τη μεταφορά του κομματιού προς κατεργασία μεταξύ της διαφορετικής διαδικασίας, η οποία είναι ένας αποδοτικός εξοπλισμός δαπανών της καλής τεχνολογίας.





2. Τεχνικές παράμετροι


● Διάσταση κομματιών προς κατεργασία

Αριθ.

Παράμετροι

PHJ15

1

Πάχος φλαντζών

632mm

2

Πλάτος φλαντζών

180800mm

3

Πάχος Ιστού

625mm

4

Πλάτος Ιστού

2001500mm

5

Μήκος χ-ακτίνων

400015000mm



● Παράμετροι μηχανών
- Συγκόλληση: δίδυμο ΠΡΙΟΝΙ καρφιών τόξων
- Μέγιστο μέγεθος toe συγκόλλησης του ενιαίου περάσματος: 8mm
- Εισαγμένος μεταφορέας: συνολικό μήκος 10m, σε 3 τμήματα, των οποίων κάποιο είναι μηχανοκίνητα 3 σύνολα μεταφορέων
- Μεταφορέας παραγωγής: συνολικό μήκος γύρω από 10m, των οποίων δύο μπορούν να ανυψωθούν 4 σύνολα μεταφορέων
- Συνέλευση, συγκόλληση και αποκατάσταση της ταχύτητας: 0.22m/min
- Συνολική δύναμη: 11KW (η δύναμη ένωσης δύο είναι 180KVA)
- Μέγεθος μηχανών: ύψος πλάτους × μήκους × = 28m × 4m × 4.2m
- Χρώμα: εξαρτηθείτε από τη ζήτηση πελατών





2. Μονάδα συνελεύσεων


        Υπάρχουν 3 σύνολα χειριστή μεταξύ των μεταφορέων εισαγωγής του εξοπλισμού, για την τραχιά ευθυγράμμιση και τον προσδιορισμό θέσης της φλάντζας και του Ιστού. Όταν τα φύλλα ανυψώνονται επάνω στον εξοπλισμό, αυτοί οι χειριστές μπορούν να υποστηρίξουν τα φύλλα και να τα ευθυγραμμίσουν, που αποτρέπουν τα φύλλα από την πρακτική ντάμπινγκ, καθιστώντας τη λειτουργία ασφαλή και αξιόπιστη.


        Υπάρχουν 2 σύνολα τοποθετώντας μονάδων για τη φλάντζα και τον Ιστό κάθε μια, με το ύφος προσδιορισμού θέσης μιας δευτερεύουσας μόλυβδος-βίδας, ο άλλος δευτερεύων υδραυλικός κύλινδρος, που κάνει τον ακριβή προσδιορισμό θέσης του κομματιού προς κατεργασία. Οι τοποθετώντας μονάδες μόλυβδος-βιδών (2 για τη φλάντζα, 2 για τον Ιστό) είναι κοινές μαζί μέσω του άξονα συζεύξεων του μειωτή, που εγγυάται τη in-phase εργασία των μονάδων, καθώς επίσης και την απλή και γρήγορη ρύθμιση για το διαφορετικό μέγεθος της χ-ακτίνας.


        Αφότου στέλνονται ο Ιστός και η φλάντζα στον εξοπλισμό, η ουρά που ευθυγραμμίζει τη μονάδα θα αυξηθεί αυτόματα, σιγουρεμένος την ευθυγράμμιση του προσώπου των φλαντζών και του Ιστού.





3. Μονάδα συγκόλλησης


        2 σύνολα συστήματος ΑΜΕΡΙΚΑΝΙΚΩΝ ΛΙΝΚΟΛΝ DC1000 ΠΡΙΟΝΙΏΝ χρησιμοποιούνται για την ένωση των 2 ραφών και παράλληλα με τις δύο πλευρές της χ-ακτίνας, της δίδυμης μόδας τόξων (ΔΊΔΥΜΟ, καλώδιο Ø1.6), χαρακτηρίζοντας στην υψηλή αποτελεσματικότητα και την καλή ποιότητα.
Η θέση του φανού συγκόλλησης μπορεί να ρυθμιστεί και να παρατηρηθεί εύκολα κατά τη διάρκεια της συγκόλλησης.



        2 σύνολα αυτόματου συστήματος ανακύκλωσης ροής χρησιμοποιούνται για τη μεταβίβαση της ροής στη ραφή και τη διαλογή συγκόλλησης και ανακύκλωση της Η.Ε-συμπυκνωμένης ροής μέσω της τρύπας αναρρόφησης στην οπίσθια πλευρά του φανού, και απορρόφηση της ροής πίσω στο βαρέλι ροής για την επαναχρησιμοποίηση.



5. Αποκατάσταση της μονάδας



        Η παραμόρφωση συμβαίνει στη μετα συγκόλληση φλαντζών. Για αυτόν τον λόγο, 1 σύνολο φλάντζας που ισιώνει τη μονάδα είναι εξοπλισμένο στην πλευρά παραγωγής του εξοπλισμού. Είναι μηχανικό κάτω κτυπά το ύφος, της μεγάλης δύναμης και του εύκολου ελέγχου.



        Το πάχος της φλάντζας που μπορεί να ισιώσουν βλέπει κάτω από τον πίνακα (εκτατή δύναμη σb≈400MPa):



Πάχος φλαντζών (χιλ.)

6-12

12-18

18-22

22-26

26-32

Πλάτος φλαντζών (χιλ.)

180-800

450-800

580-800

650-800

720-800





        Μετά από τη συγκόλληση, μια πλευρά του Ιστού θα υποβληθεί στην εισαγωγή θερμότητας, που κάνει την χ-ακτίνα επεκτειμένος και κάμπτοντας πρός τα πάνω. Για αυτόν τον λόγο, 2 σύνολα μεταφορέα ανύψωσης χρησιμοποιούνται για την υποστήριξη της χ-ακτίνας.
Ο εξοπλισμός έχει την ίδια ταχύτητα για τη συνέλευση, τη συγκόλληση και την αποκατάσταση που είναι VF που ελέγχεται και που επιδεικνύεται στο ψηφίο, που προσαρμόζεται στην κατασκευή της χ-ακτίνας της διάφορης προδιαγραφής.





6. Κύριες μονάδες


● Σύστημα συγκόλλησης: ΗΠΑ Λίνκολν ρεύμα-1000, TWINARC
● Σύστημα κίνησης ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ VF: JP Mitsubishi
● Μειωτής: Κινεζικός-γίνοντας
● Υδραυλικό σύστημα: Κινεζικός-γίνοντας




7. Σειρά του ανεφοδιασμού


● Κύριο σώμα: μονάδα συνελεύσεων, ενώνοντας στενά σύστημα, που ισιώνει τη μονάδα, τοπ ατσάλινος σκελετός, ροή που μεταβιβάζει και σύστημα ανακύκλωσης.
● Μεταφορέας εισαγωγής: συνολικό μήκος γύρω από 10m, 3 σύνολα χειριστών για την τραχιά ευθυγράμμιση και την υποστήριξη της φλάντζας και του Ιστού.
● Μεταφορέας παραγωγής: συνολικό μήκος γύρω από 10m, 2 τμήματα της ανύψωσης του μεταφορέα.
● Συγκόλληση CP: 2 σύνολα του ΛΙΝΚΟΛΝ ΣΥΝΕΧΗ 1000, NA-3S μονάδα σίτισης καλωδίων και πίνακας ελέγχου.
● Σταθμός υδραυλικών αντλιών: 1 σύνολο
● Σύστημα ελέγχου: 1 σύνολο





Η ενσωματωμένη ακτίνα μηχανή Χ υιοθετεί τον αμερικανικό Λίνκολν DC1000 οξυγονοκολλητή και τον ελεγκτή nz3-s



Ο μηχανισμός αποτυπώσεων φανών συγκόλλησης είναι οργάνωση χωριστά, όχι μόνο μπορεί να ρυθμίσει το ύψος και η οριζόντια κινούμενη θέση, μπορεί επίσης να ρυθμίσει τη γωνία του φανού συγκόλλησης σε δύο κατευθύνσεις, εγγυάται τη συμπαθητική μορφή ραφών

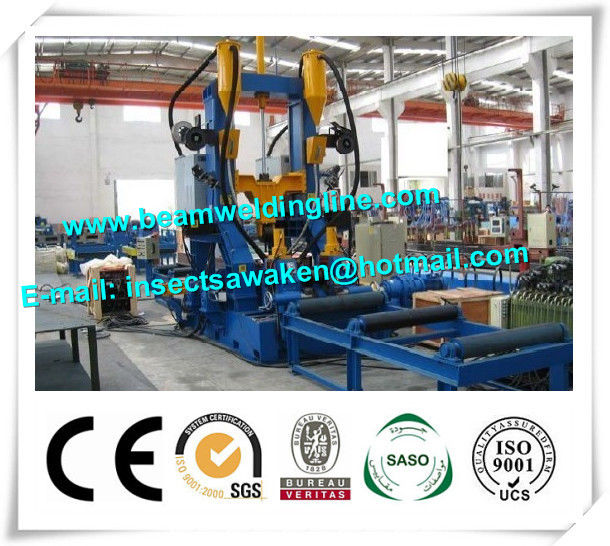

Ακτίνα Χ που ισιώνει τη μηχανή, ενσωματωμένη γραμμή μηχανή συγκόλλησης ακτίνων Χ 0





Ακτίνα Χ που ισιώνει τη μηχανή, ενσωματωμένη γραμμή μηχανή συγκόλλησης ακτίνων Χ 1

3 σε 1 αυτόματη κάθετη μηχανή συγκόλλησης ακτίνων Χ





Οι γερανοί κατασκευάζουν, κατασκευή δομών χάλυβα, κτήριο γεφυρών, συγκέντρωση ακτίνων χ, αυτόματη ελαφριά συγκόλληση ακτίνων χ, μηχανή συγκόλλησης σημείων, επεξεργασία χάλυβα
