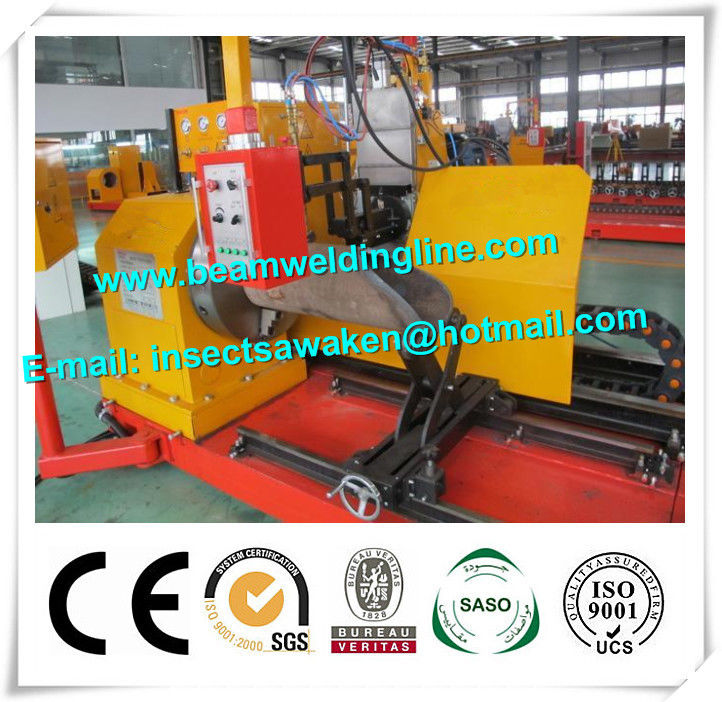

CNC σχεδιαγράμματος σωλήνων τέμνουσα μηχανή πλάσματος για την κατασκευή, χημική
Υψηλό φως | φλόγα μηχάνημα κοπής,Λοξεύοντας μηχανή σωλήνων |
---|
CNC σχεδιαγράμματος σωλήνων τέμνουσα μηχανή πλάσματος για την κατασκευή, χημική
1. Τεχνικές παράμετροι
a. Διάμετρος σωλήνων: Φ60-600mm
β. πάχος τοίχων: 550mm (φλόγα) (το πλάσμα εξαρτάται από τη πηγή ισχύος πλάσματος)
γ. μήκος σωλήνων (μέγιστο): 2000mm
Δ. βάρος σωλήνων (μέγιστο): 5000kg
ε. Τέσσερα pawls σύνθετο τσοκ: 1 σύνολο
- Εσωτερική διάμετρος του τσοκ: 200mm
φ. βαθμολογημένο υποστήριγμα σωλήνων: 4 ομάδες
γ. σερβο μηχανή
- Κύρια περιστροφή άξονα (άξονας Χ): 2KW, 1 σύνολο
- Διαμήκης μετάδοση: 0.75KW, 1 σύνολο
- Αυξήστε και πέστε μετάδοση: 0.75KW, 1 σύνολο
- Φανός που αφήνονται & σωστή περιστροφή: 0.75KW, 1 σύνολο
- Φανός μπροστινός & πίσω από την περιστροφή: 0.4KW, 1 σύνολο
χ. λοξευμένος ελεγκτής γωνίας: 2 σύνολο
- Σειρά ελέγχου αριστερής & δεξιάς γωνίας: 30-150°
- Μέτωπο & πίσω από τη σειρά ελέγχου γωνίας: 30-150°
Ι. Σύστημα ελέγχου υπολογιστών: 1 σύνολο
j. τέμνον λογισμικό σωλήνων: 1 σύνολο
Κ. PC: 1 σύνολο
- Εσωτερική μνήμη: 128MB
- Σκληρός δίσκος: 40G
λ. φορητό κιβώτιο λειτουργίας: 1 σύνολο
μ. τέμνων φανός φλογών: 1 σύνολο
ν. ο αγοραστής παρέχει τη πηγή ισχύος Hypertherm PMAX105 πλάσματος
- Βάθος πλάσματος (POWERMAX105): 0.512mm (η κοπή ακρών μπορεί να είναι μέχρι 20mm)
ο. τέμνων φανός Χ μετάδοση βαθμός-7, εργαλείο ακρίβειας CP6, ράφι 12m, 1 σύνολο άξονα
σελ. τέμνουσα ταχύτητα, φλόγα: 100750mm/min
- Πλάσμα (μέγιστο): 3000mm/min
του q. πηγή ισχύος, δύναμη: Εναλλασσόμενο ρεύμα 220V&380v/50HZ
ρ. να στηρίξει την αντίσταση: ≤3Ω
του s. εξωτερική διάσταση (L*W*H): 15400×2200×2500mm
τ. συνολικό βάρος: περίπου 6000kg
2. Εργαλεία για ολόκληρους τον εξοπλισμό και τα ανταλλακτικά
a. Εργαλείο:
- Εσωτερικό hexagon κλειδί κάτω από 10mm: 1 σύνολο
- Ειδικό κλειδί φανών: PC 1
- Βελόνα ακρών για το τέμνον ακροφύσιο: 1 σύνολο
β. ανταλλακτικά:
- GO2 ισοπιεστικό τέμνον ακροφύσιο 0#-1#: 1 PC κάθε ένα
- Στεφάνη (3/4) «- (1/8)»: 12 PC
3. Εύκολος-βλαμμένα μέρη (που δεν περιλαμβάνονται στην εξουσιοδότηση)
Αριθ. |
Όνομα |
Προδιαγραφή |
Ποσό |
Παρατήρηση |
1 |
Μάνικα οξυγόνου |
διάμετρος: φ10, φ6 |
20m |
Φλόγα μόνο |
2 |
Μάνικα ασετυλίνης |
διάμετρος: φ10, φ6 |
20m |
Φλόγα μόνο |
3 |
Εργαλείο |
|
1 |
|
4 |
Αποτυχία arreste |
FA5TO |
2 |
Φλόγα μόνο |
5 |
Βαθύς ένσφαιρος τριβέας αυλακιού |
6004-2LS |
8 |
|
6 |
Βαθύς ένσφαιρος τριβέας αυλακιού |
6204-2LS |
1 |
|
7 |
Βαθύς ένσφαιρος τριβέας αυλακιού |
61800-2LS |
4 |
|
8 |
Βαθύς ένσφαιρος τριβέας αυλακιού |
61801-2LS |
1 |
|
9 |
Βαθύς ένσφαιρος τριβέας αυλακιού |
61802-2LS |
2 |
|
10 |
Βαθύς ένσφαιρος τριβέας αυλακιού |
61902-2LS |
6 |
|
11 |
Βαθύς ένσφαιρος τριβέας αυλακιού |
61806-2LS |
2 |
|
12 |
Γωνιακός ένσφαιρος τριβέας επαφών |
7204C |
2 |
|
13 |
GO2 ισορροπημένος φανός πίεσης |
0#-1# |
Κάθε 1pc |
Φλόγα μόνο |
4. Τα κύριοι αγορασμένοι μέρη και ο προμηθευτής
Αριθ. |
Όνομα |
Πρότυπο |
Ποσό |
Προμηθευτής |
1 |
Κύριος ελεγκτής |
PA8000 CNC 5 άξονας |
1set |
Γερμανία PA |
2 |
Κύριο σερβο σύστημα κίνησης άξονων |
2KW |
1set |
Ιαπωνικό Mimitsubishi |
3 |
Διαμήκες οδηγώντας σερβο σύστημα |
750W |
1set |
Ιαπωνικό Mimitsubishi |
4 |
Πάνω-κάτω την οδήγηση του σερβο συστήματος |
750W |
1set |
Ιαπωνικό Mimitsubishi |
5 |
Το φανό που αφήνονται & σωστή περιστροφή το σερβο σύστημα |
750W |
1set |
Ιαπωνικό Mimitsubishi |
6 |
Φανός μπροστινός & πίσω από το σερβο σύστημα περιστροφής |
400W |
1set |
Ιαπωνικό Mimitsubishi |
7 |
Κύριο κιβώτιο μειωτών κίνησης άξονων |
|
1set |
Taixing |
8 |
Διαμήκες κιβώτιο μειωτών κίνησης |
PLE80 |
1set |
Γερμανία NEUGART |
9 |
Πάνω-κάτω το κιβώτιο μειωτών κίνησης |
PLE80 |
1set |
Γερμανία NEUGART |
10 |
Φανός που αφήνονται & σωστό κιβώτιο μειωτών περιστροφής |
PLFN90 |
1set |
Γερμανία NEUGART |
11 |
Φανός μπροστινός & πίσω από το κιβώτιο μειωτών περιστροφής |
PLE60 |
1set |
Γερμανία NEUGART |
12 |
Σύγχρονη ζώνη |
|
1set |
|
13 |
Βίδα σφαιρών μετάδοσης ανελκυστήρων |
Ffzd25x5-3-P3 |
1set |
Ναντζίνγκ Gongyi |
14 |
Γραμμικός οδηγός ζωής |
SBS25 |
1set |
Κορέα SBC |
15 |
Ακολουθώντας γραμμικός οδηγός |
SBS25 |
1set |
Κορέα SBC |
17 |
Αλυσίδα έλξης |
|
1set |
Γερμανία Igus |
18 |
Ηλεκτρομαγνητική βαλβίδα |
CEME |
|
Ιταλία |
19 |
Μείωση της βαλβίδας |
|
|
ΗΠΑ. Jetway |
20 |
Ανασχετικό μέσο αναδρομής στο παρελθόν |
|
|
ΗΠΑ. Jetway |
21 |
Διακόπτης αέρα, επαφέας εναλλασσόμενου ρεύματος, ηλεκτρονόμος |
|
|
Simens/Σνάιντερ |
5. Τεχνικό έγγραφο
a. Λειτουργούν εγχειρίδιο: 1 κομμάτι
β. ολόκληρη έκθεση δοκιμής μηχανών: 1 κομμάτι
γ. καθοδηγώντας εγχειρίδιο εγκατάστασης ραγών: 1 κομμάτι
Δ. κατάλογος συσκευασίας: 1 κομμάτι
ε. πιστοποιητικό: 1 κομμάτι
φ. σχέδιο ιδρύματος: 1 κομμάτι (στείλετε στον πελάτη αφότου η σύμβαση γίνεται αποτελεσματική)
γ. σχέδιο ιδρύματος: 1 κομμάτι
Η ανώμαλη CNC τέμνουσα μηχανή σωλήνων είναι ένας ειδικός τέμνων εξοπλισμός σωλήνων που οι διαφορετικές μορφές μπορούν να κοπούν καλά κατευθείαν στους ανώμαλους σωλήνες έξω αυτόματα μετά από την εισαγωγή στοιχείων μέσω του συστήματος ελέγχου, με τον υπολογισμό και τον προγραμματισμό περιττούς.
Αυτή η μηχανή χρησιμοποιείται ευρέως για την κοπή σωληνώσεων στις βιομηχανίες όπως η κατασκευή, η χημική ουσία, η ναυπηγική, η εφαρμοσμένη μηχανική μηχανημάτων, η μεταλλουργία, η ηλεκτρική ενέργεια κ.λπ. |
