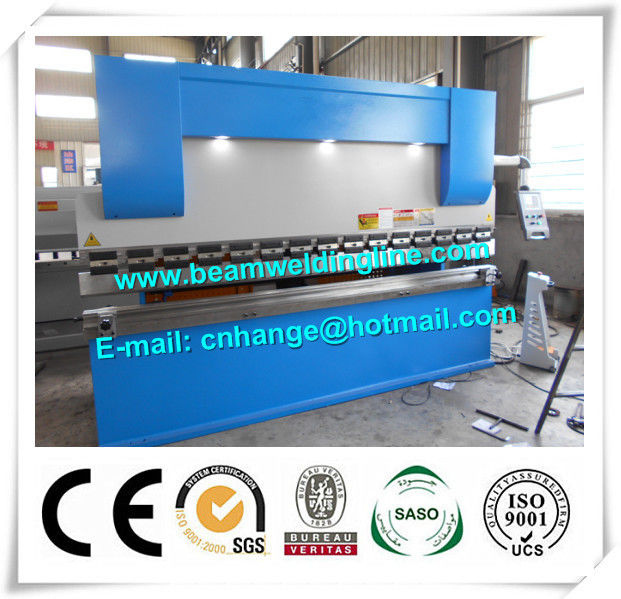

NC υδραυλικό φρένο και κάμπτοντας μηχανή 80T, μηχανή Τύπου Τύπου φρένων φύλλων μετάλλων
NC σύστημα | E21 | Υλικό blade | Τ8 |
---|---|---|---|
Κύρια μηχανή | Jiangsu Hengli | Κύρια ηλεκτρικά συστατικά | Siemens ή Σνάιντερ |
Σφραγίδες | Valqua, Ιαπωνία | Υδραυλική αντλία | Υψηλή τεχνολογία |
Υψηλό φως | υδραυλική μηχανή φρένων Τύπου,κάμπτοντας μηχανή μετάλλων φύλλων |
NC υδραυλικό φρένο και κάμπτοντας μηχανή 80T Τύπου που χρησιμοποιούνται στο πιάτο χάλυβα
WC67Y- 80T/2500 υδραυλική μηχανή φρένων Τύπου
1. Τεχνικές παράμετροι
Πρότυπο | Μονάδες | WC67Y-80T/2500 | |
Μέγιστο κάμπτοντας πάχος | χιλ. | 5 | |
Η δύναμη φύλλων χάλυβα | N/mm2 | 450 | |
Ονομαστική πίεση | kN | 800 | |
Μήκος Worktable | χιλ. | 2500 | |
Η απόσταση μεταξύ των ορθοστατών | χιλ. | 2020 | |
Βάθος λαιμού | χιλ. | 320 | |
Κτύπημα κριού | χιλ. | 120 | |
Μέγιστο ανοίγοντας ύψος μεταξύ worktable και του κριού | χιλ. | 380 | |
Αντλία εργαλείων | Πρότυπο | / | Cp0-16-π-10R |
Ροή | Λ/λ | 16 | |
Πίεση | MPA | 31.5 | |
Ταχύτητα κριού | Εκφορτωμένος | mm/s | 60 |
Εργασία | mm/s | 8 | |
Επιστροφή | mm/s | 70 | |
Πίεση εργασίας του υδραυλικού συστήματος | MPA | 26 | |
Δύναμη κύριων μηχανών | KW | 7.5 |
3. Η κύρια δομή της συσκευής
● Σύγχρονο σύστημα
Το σύγχρονο σύστημα αυτής της συσκευής αποτελείται από torsion αξονικό, βραχίονας ταλάντευσης. Η δομή είναι απλή, η ικανότητα είναι σταθερή και αξιόπιστος, με την υψηλή σύγχρονη ακρίβεια, μετά από ρυθμίστε τη μηχανική ταχύτητα φραγμών από το κιβώτιο εργαλείων μηχανών, οι επιδείξεις συστημάτων ελέγχου η αξία.
● Σύστημα μετάδοσης
Υιοθετεί τη βίδα σφαιρών υψηλής ακρίβειας και η ράγα οδηγών, με την υψηλή ακρίβεια επαναλαμβάνει τον προσδιορισμό θέσης, τη γρήγορη ταχύτητα, και τα μακρά ζωή.
● Φόρμα
Κανονικά, οι κοντές φόρμες με τμηματική μορφή χρησιμοποιούνται για να συνδέσουν για το επιθυμητό μήκος με τη υψηλή ακρίβεια, τη λεπτή ανταλλαξιμότητα, και την ευκολία για την αποσυναρμολόγηση και την εγκατάσταση. Ιδίως, το συνδέοντας τμήμα στον ανώτερο κύβο είναι εξοπλισμένο με τη ρυθμίζοντας μονάδα σφήνα-μορφής, η οποία, ως αποζημίωση, μπορεί να αυξήσει την ακρίβεια εργασίας των κομματιών εργασίας στο πλήρες μήκος. Οι χαμηλότεροι κύβοι υποβάλλονται σε επεξεργασία στις διαφορετικές β-υδρορροές για να κάνουν τους χειριστές να επιλέξουν βολικά, και είναι εξοπλισμένο με το χαμηλότερο κύβο που στέκεται επάνω τη δομή, πρέπει μόνο να βάλετε την ανυψωτική αλυσίδα κυλίνδρων στο ανυψωτικό αυτί φωτογραφικών διαφανειών και να πεθάνετε χαμηλότερα ανυψωτικό αυτί, χαλαρός τοπ εγκιβωτισμός για να αυξήσει τον ολισθαίνοντα ρυθμιστή για να γυρίσει το χαμηλότερο κύβο για να επιλέξει έπειτα την επιφάνεια θέσης της β-υδρορροής.
ΗΛΕΚΤΡΙΚΟ ΣΥΣΤΗΜΑ
NC ΣΥΣΤΗΜΑ: E21
